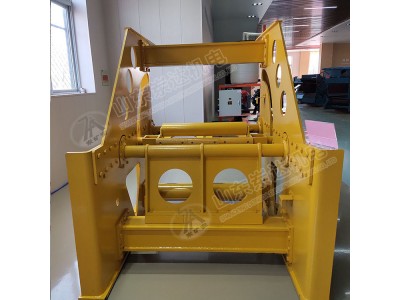

矿用全断面皮带断带抓捕器DDZ-600/160带式输送机用

1、概述

1.1 用途

DDZ型（第三代）带式输送机用断带抓捕器（以下简称断带抓捕器）是专门针对带式输送机由于各种原因发生断带事故后，对断裂的输送带实施可靠抓捕的一种机械式保护装置，该装置能非常有效地避免断带事故的进一步延伸，防止设备损坏及保障人身安全。该装置具有判断发生断带信号的准确性、制动实施的灵敏性、制动抓捕的可靠性、安装运输的方便性等综合性能，是一项全新断带抓捕理念的专利技术，产品性能和可靠性大大超过同类产品，可广泛应用于矿山、冶金、电力、港口码头等生产企业的带式输送机，尤其对于大倾角、大运量、长距离的带式输送机提高安全运行记录是一项重要的保障措施。

联系人：刘经理

联系电话：13325177818（V信同号）

当带式输送机发生断带时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的承载段、回空段胶带。在需要时可作卡带器使用。

4、工作原理

当带式输送机正常工作时，上抓捕架由支撑托辊在胶带的张力作用下与承载带下底面（槽型弧底）接触，下抓捕架由托辊与下胶带接触。当带式输送机发生断带事故时，胶带下滑，胶带张力骤降，抓捕器的上下托辊失去支撑力。上抓捕架在配重箱的作用下与横梁配合将下滑的承载胶带抓住，下抓捕架由在自身重力作用下与下横梁配合将回空胶带抓住，保护输送机。在上下抓捕架实施抓捕动作的同时，触发信号装置，信号装置与带式输送机主控间通信发出断带事故信号，促使主控发出停车命令，保护输送机，从而避免因断带发生重大安全事故

2.2 适用条件

◆ 适合于带宽65～200 cm、倾角6°～30°的上运、下运带式输送机。

◆ 机架型式：固定式、吊挂式。

◆ 环境温度为-20℃~+50℃。

1.2 主要技术性能

◆ 全带面抓捕、上下带面同时抓捕、可靠性高

◆ 抓捕机构采用重力驱动、动作灵敏迅速

◆ 触发原理简单、信号准确

◆ 抓捕靴块不会对胶带造成二次破坏

◆ 适用于上运、下运或其他线路工况复杂的带式输送机

◆ 结构简单、坚固，易于维护

◆ 独立的结构基础，不影响输送机机身强度

◆ 断带事故恢复时间短

公司现已拥有十.大系列、四十多个品种的产品。主要产品有：带式给料机、往复式给料机、湿式混凝土喷射机、滚轮罐耳、带式输送机用断带抓捕器、压风自救装置、气动阻车器、气动卧闸、气动挡车梁、斜巷防跑车装置（一坡三挡）、带式输送机输送带自动纠偏装置、立井箕斗定量斗装载设备、无压风门、复合耐.磨钢板、销齿操车成套设备、通讯声光信号器、语言声光报警器、皮带机综合保护装置、矿用风门自动控制装置、矿用司控道岔装置、矿用自动洒水降尘装置、矿用跑车防护装置等。

​
