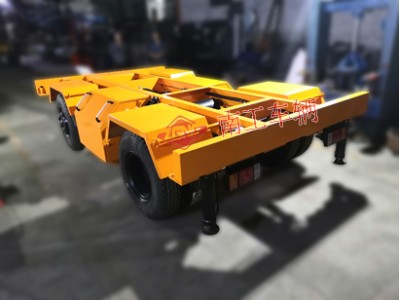

5.5吨电动手动两用牵引拖车底盘

5.5吨电动手动两用牵引拖车底盘详细参数：

一.承载能力：底盘额定承载能力为5500KG，长期承载时底盘不应有不正常变形；

二.技术要求：底盘需按照双方确认的图纸加工生产，符合以下要求：

1.外形尺寸（长*宽*高）：≤4000MM（不含牵引杆）*2400MM*1150MM(底盘上平面到地面，满载)；

2.承重量：5.5T，自重≤4T；

3.自行速度：1KM/H-5KM/H（满载状态，可调）；

4.连续行驶里程≮10KM;

5.牵引速度≮50KM/H;

6.环境适应性要求：

环境温度：-40℃~+50℃；相对湿度：95%（30℃）；

海拔高度：≤4500M；淋雨：≤1.7mm/min

7.zui小转弯直径：≤10M;

8.轮距：2250MM（轮胎外侧边距离）；

9.轮胎：6条825R16充气胎，单胎承载1705kg;

10.zui小离地间隙不小于160mm;

11.自行走爬坡度≥15%；拖行时坡度≥30%；

12.前轮转向角不小于26度；

13.牵引杆长度（杆收放转轴中心至牵引环中心）≯1200MM；

三.其他要求

1.电动机构(含电瓶)安装后上平面不超出副车架的高度，下平面满足离地间隙要求，配装减震功能一般坡度能正常通过；

2.牵引时应转向灵活，震抖动小，牵引环材质需满足一般路况牵引要求，正常使用情况下寿命 不小于10年；

3.底盘能外力牵引，能遥控自行驶和转向，自行驶时，起步，转弯应平稳，电动驱动可靠，前进，后退控制自如；

4.拖车动力源采用蓄电池供电，电机驱动，电机与后桥采用电磁离合传动；

5.自行走时电磁离合闭合，拖行时电磁离合转换至分离状态；

6.底盘需带气刹制动及电子驻车制动两种机构，制动机构牢固，操作方便；

7.底盘气刹用于拖行状态下的行车制动及驻车制动，电刹采用断电刹原理用于自行走时制动；

8.灯光系统应由转向信号灯、制动灯、位置灯、倒车灯、警示灯等组成，转向和倒车时应有声光报警；

9.整拖车操作牵引杆与助动控制系统应进行优化美观设计，加工表处理应美观合理，外表喷油漆；

10.车架四角设有注液压支撑装置，方便长期满载停放或车载装备工作时支撑车体，以便减胎负荷使工作平稳；

采用按键方式控制升降，操作简单实用。
