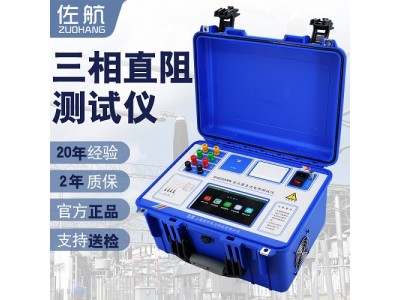

仪器简介
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试(Yn,Y、△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏,全触控操作,具有中文菜单提示功能,操作简便直观,测试速度快,准确度高,量程宽。
功能特点
1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率。
2 测试电源最高输出电流20A,测试范围0~200Ω,满足绝大多数变压器的测试需求;并且具有消磁功能,可减小大电流测试时变压器剩磁大的危害。
3 测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据。
4 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。
5 仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储。
6 工业级7寸真彩大屏显示,清新简约显示风格设计,全触控操作,为您创建舒适便捷的人机交互体验。
技术参数
变比测试 | |||
量程 | 0.9 〜5000 | ||
技术指标 | |||
准确度 | ± (读数×0.1%+2字)(小于等于500) | ||
± (读数×0.2%+2字)(大于500小于等于3000) | |||
± (读数×0.3%+2字)(大于3000) | |||
分辨率 | 0.9〜9.9999(0.0001) | ||
10〜99.999(0.001) | |||
100〜999.99(0.01) | |||
1000〜4999.9(0.1) | |||
5000及以上(1) | |||
使用条件及外形 | |||
工作电源 | AC220V±10% | 电源频率 | 50/60Hz |
使用温度 | -10℃~50℃ | 相对湿度 | ≤90%,不结露 |
主机重量 | 3.8kg(不含测试线) | 主机尺寸 | 318mm(长)X 280mm(宽)X 150mm(高) |
