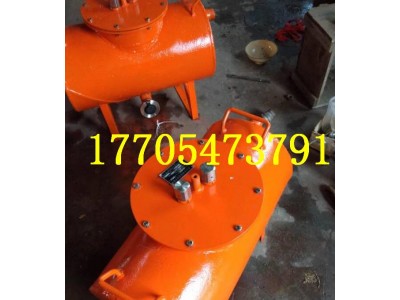

KDP21G负压放水器 立式负压自动放水器

立式负压自动放水器 卧式排渣放 管路正负压排渣器

抽放管路排渣器
 卧式和立式排渣放水

排渣放水一体型负压管路 排渣器

 负压放水器结构特点及工作原理
产品多样 合作共赢
177.0547.3791

结构特点

本放水器采用Q235钢板制成，壳盖庸透明塑料制作，方便观察内部工作状态。在壳体底部设有放水阀，当放水装置集水箱水满后，能自动排水。内设不锈钢浮琳不锈钢机械式三通阀控制进水和放水。

KDP21G负压放水器工作原理

在放水器外安装有出水单向阀，在内腔内安装有三通机械阀，当机械阀处于打开状态，其常开端与抽采管连接，单向阀因为抽采管负压的作用而闭合，此时放水器处于储水状态。当储水器水满时，机械阀关闭，其常开端闭合，与排气管连接的常闭端打开，这样放水器的水在重力的作用下通过单向阀就以自动放水了。经过Imin放水时间，不锈钢浮球使得机械三通阀打开，放水器则进嚷一储水状态

负压放水器安装、使用和维护：

在安装和使用前，应认真阅读本使用说明书。

在安装之前，首先要把过滤网封上进水口一起和软管套上用实用铁丝带扎上，不能有漏气，就可以使用。

本放水器，安装时应放在水平位置，进水管路高于进水口。透明大盖和O型圈用螺丝压紧适合密封即可。

负压放水器注意事项：

在井下使用时，严禁打开透明压盖！

负压放水器技术参数

执行标准：GB3826-2000.4、Q／SZJT 40-2010

集水箱容积：15L;

工作方式：适用于长期工作制（机械式）

外形尺寸：长500宽480高530

重量：25kg。
